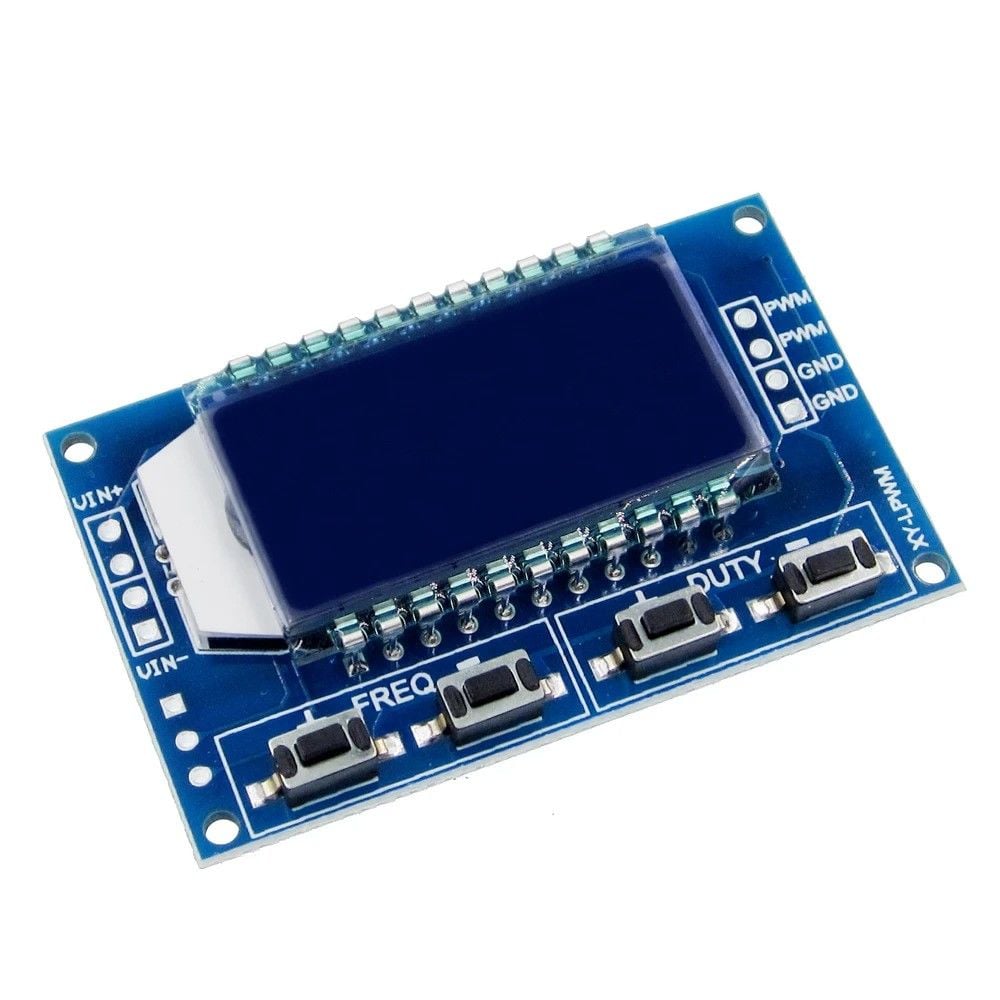

XY-LPWM 1Hz-150Khz LCD EKRANLI SİNYAL JENERATÖR MODÜLÜ
XY-LPWM Sinyal Üreteci PWM Darbe Frekansı Görev Döngüsü Ayarlanabilir Modül LCD Ekran, iki kanallı bir PWM sinyal üretecidir. Frekansı ve görev döngüsünü ayrı ayrı ayarlamak için özel anahtarlara sahiptir.
Bu modül PWM çıkışını kullanarak, frekans ve görev döngüsü gereksinimlere göre ayarlanabilir.
9600 bps Veri biti: 8
Durdurma biti: 1
Kontrol rakamı: yok
Akış kontrolü: yok
PWM frekansını ayarlayın
“F101": Frekansı 101 Hz (001 ila 999)
olarak ayarlayın “F1.05”: frekansı 1,05 kHz (1,00 ~ 9,99)
olarak ayarlayın “F10.5”: Frekansı 10,5 kHz (10,0 ~ 99,9)
olarak ayarlayın “F1.0.5": 105 kHz frekansını ayarlayın (1.0.0 ~ 1.5.0)
PWM görev döngüsünü
“DXXX " olarak ayarlayın: PWM görev döngüsünü XXX olarak ayarlayın; D050 gibi (001 ~ 100)
, PWM görev döngüsünü 50 olarak ayarlayın%
Ayarlanan parametreleri oku Ayarlanan parametreleri okumak için
bir “oku” dizesi gönderin.
Başarıyla ayarla return: DOWN;
Kurulum döndürülemedi: FALL.
Bu, bir step motor sürücüsünün kare dalgasını sürmek için kullanılır.
MCU için ayarlanabilir bir darbe oluşturun.
Göreceli devreyi kontrol etmek için ayarlanabilir bir darbe oluşturun (PWM ışık hızını ayarlayın, vb.).
Deneysel geliştirme ve kullanım için kare dalga sinyal üreteci olarak kullanılır.
Modülde ikisi frekans ayarı ve ikisi görev döngüsü ayarı için olmak üzere 4 anahtar bulunur.
Bu modül, farklı aralıklar için otomatik anahtarlama ile 1Hz ile 150kHz arasında frekanslar üretebilir.
Frekans dört aralığa ayrılmıştır, otomatik anahtarlama:
1. XXX (ondalık nokta yok): en küçük birim 1Hz, değer aralığı 1Hz ~ 999hz'dir;
2. X. XX (yüzdeki ondalık nokta) en küçük birim 0,01 Khz, 1,00 Khz ~ 9,99 Khz aralığıdır;
3. XX.X (onda ondalık nokta): en küçük birim 0,1 Khz'dir; 10,0 kHz ~ 99,9 kHz değer
aralığı4. X. X. X (on ve yüz ondalık nokta): en küçük birim 1khz'dir; değer aralığı 1KHz ~ 150khz5
. örneğin frekans göstergesi:
100, PWM çıkışı 100Hz darbesini
gösterir; 1.01, PWM çıkışı 1.01 K darbesini
gösterir; 54.1, PWM çıkışının 54.1 kHz darbesine sahip
olduğunu gösterir; 1.2.4, PWM çıkışının 124 kHz darbesi olduğunu gösterir;
Görev döngüsü aralığı: %1 – 100.
Elektrik kesintisi durumunda veya modül kapatılırsa, ayarlanan parametreler otomatik olarak kaydedilir, bu nedenle parametreleri tekrar ayarlamanıza gerek yoktur. Tek birimi artırmak veya azaltmak için tek dokunuş ve hızlı artırmak veya azaltmak için uzun basın.
Frekans ve görev döngüsü için LCD ekran.
Geniş frekans aralığı.
Yüksek hassasiyet.
Seri haberleşme(TTL tabanlı).
