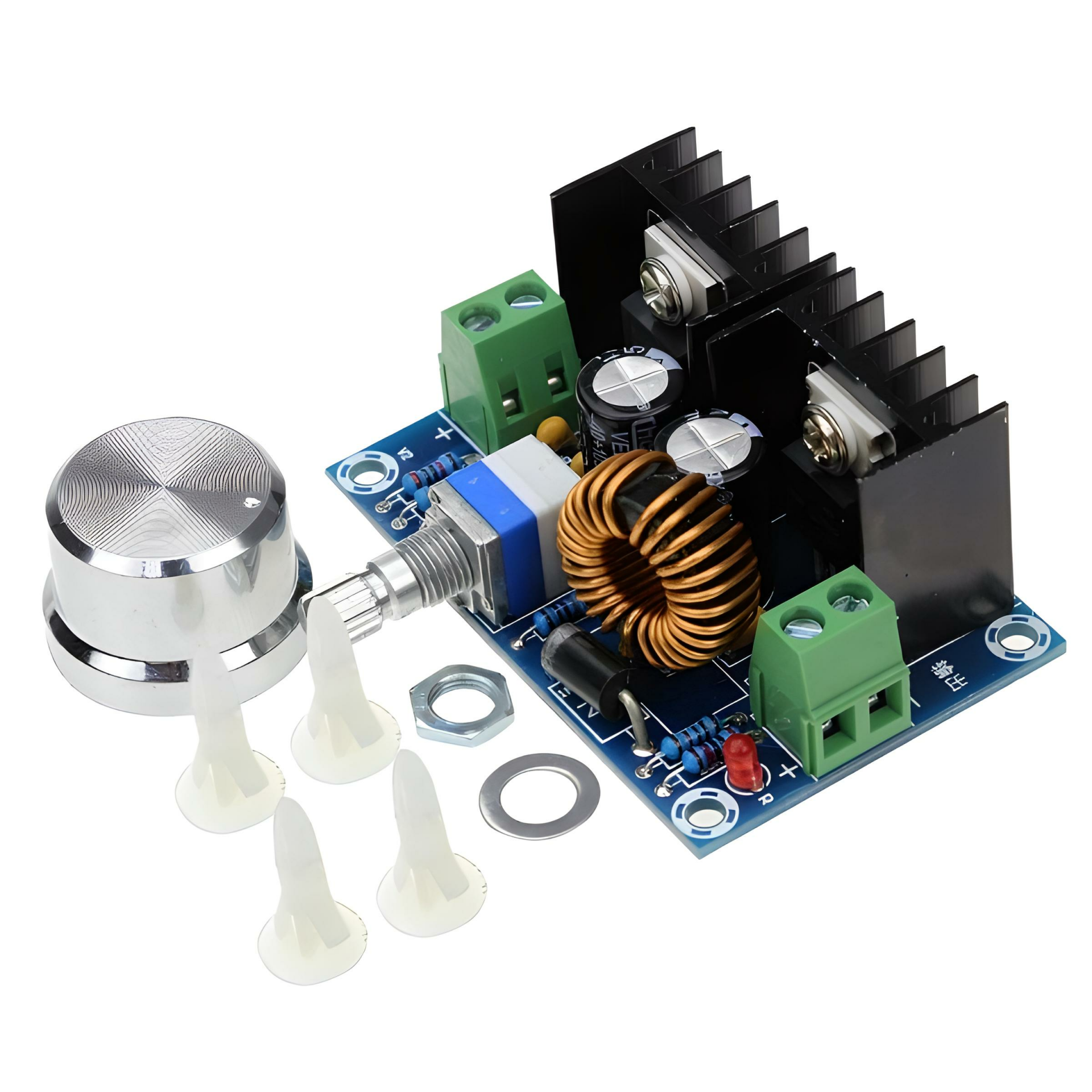

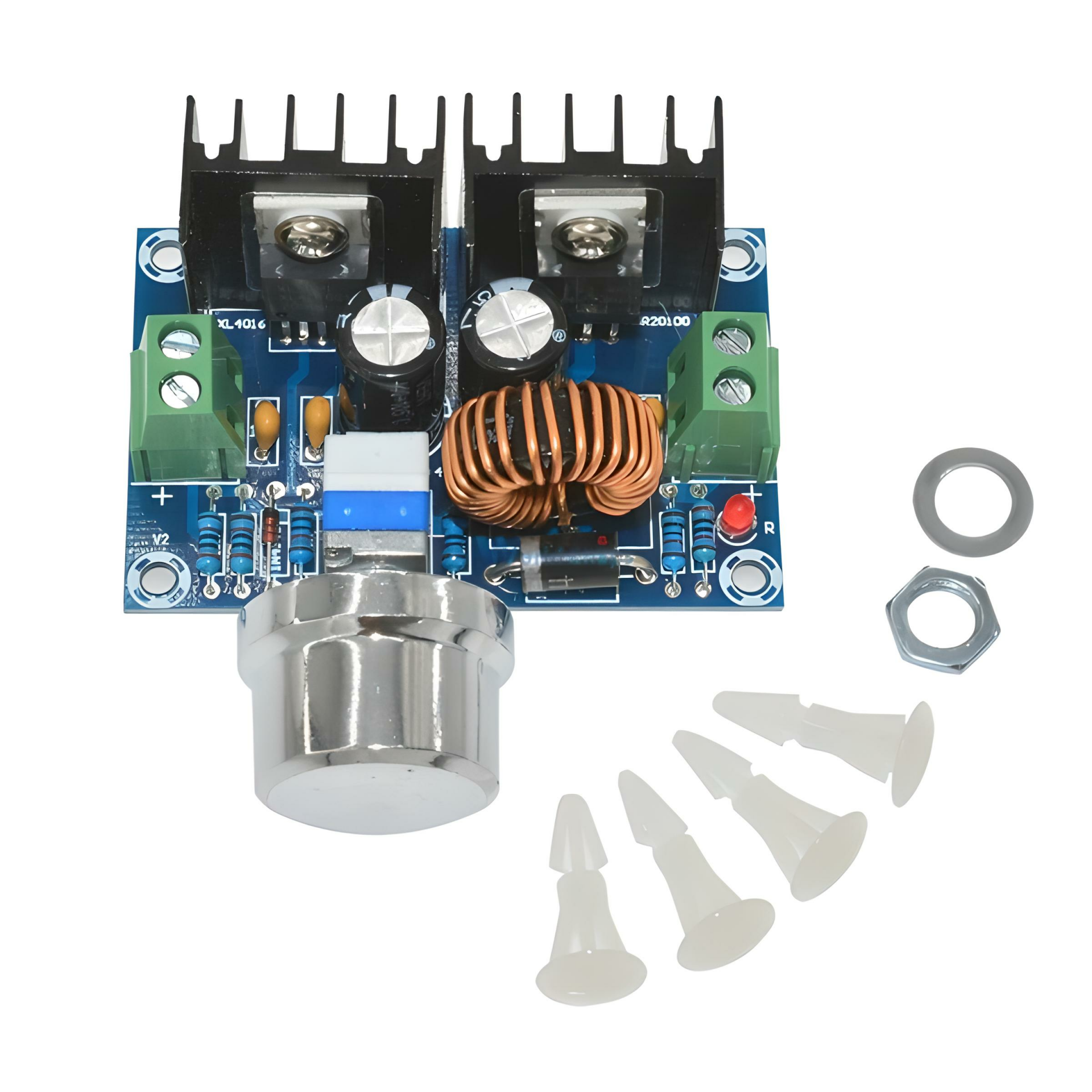

XH-M401 XL4016E1 8A POTLU DC-DC AYARLANABİLİR VOLTAJ DÜŞÜRÜCÜ GÜÇ KAYNAĞI MODÜL
0 - Yorum
Kategori
Kalan Adet
44 Adet
Fiyat
5,25 USD + KDV
*20,15 TL den başlayan taksitlerle!
216,69 TL
XH-M401 XL4016E1 8A POTLU DC-DC AYARLANABİLİR VOLTAJ DÜŞÜRÜCÜ GÜÇ KAYNAĞI MODÜLÜ
XL4016, yüksek verimlilik, düşük dalgalanma ve mükemmel hat ve yük regülasyonu ile 12A'lık bir yükü çalıştırabilen 180 kHz sabit frekanslı bir PWM buck (düşürme) DC/DC dönüştürücüdür. Minimum sayıda harici bileşen gerektiren regülatörün kullanımı kolaydır ve dahili frekans kompanzasyonu ve sabit frekanslı bir osilatör içerir.
PWM kontrol devresi, görev oranını %0'dan %100'e doğrusal olarak ayarlayabilir. İçeride bir aşırı akım koruma işlevi bulunur. Kısa koruma işlevi gerçekleştiğinde, çalışma frekansı 180KHz'den 48KHz'e düşürülecektir. Harici bileşen sayısını en aza indirmek için dahili bir telafi bloğu bulunur.
XH-M401 DC-DC Voltaj Düşürücü Güç Kaynağı Modülü XL4016E1 nasıl kalibre edilir ?
Giriş voltajı kalibrasyon moduna ("IN” AÇIK) girmek için düğmeyi bırakın; düğmeyi 4 saniye basılı tutun ve çıkış voltajı kalibrasyon moduna girmek için düğmeyi bırakın ("OUT” AÇIK); düğmeyi 4 saniye basılı tutun ve kalibrasyon modundan çıkmak için düğmeyi bırakın, tüm parametreler otomatik olarak kaydedilecektir.
UYGULAMA ALANLARI:
- LCD Monitör ve LCD TV
- Taşınabilir enstrüman güç kaynağı
- Telekom / Ağ Ekipmanları
NOT:
Maksimum çıkış akımı 8A'ya ulaşıldığında, fan eklemeniz gerekir. Uzun süreli çalışma akımı 5A’dır.
ÖZELLİKLER:
- Geniş 8V - 36V Giriş Voltaj Aralığı
- 1,25V ile 32V arasında Ayarlanabilir Çıkış
- %96'ya varan yüksek verimlilik
- Dahili termal kapatma işlevi
- Dahili akım limit fonksiyonu
- Dahili çıkış kısa koruma fonksiyonu
- Mükemmel hat ve yük regülasyonu
TEKNİK ÖZELLİKLER:
- Giriş Voltajı (V): 8-36VDC
- Çıkış Voltajı (V): 1,25 ila 36
- Maks. Çıkış Akımı (Amper): 8
- Dönüşüm Verimliliği: %96
- Frekans değiştirme: 180 KHz
- Yük Düzenleme: ± 0,5%
- Voltaj regülasyonu: ± 0,5%
- PCB Boyutu ( U x G ) mm: 40x65
- Gönderi Ağırlığı: 0,06 kg
- Gönderi Boyutları: 10 × 8 × 3 cm
