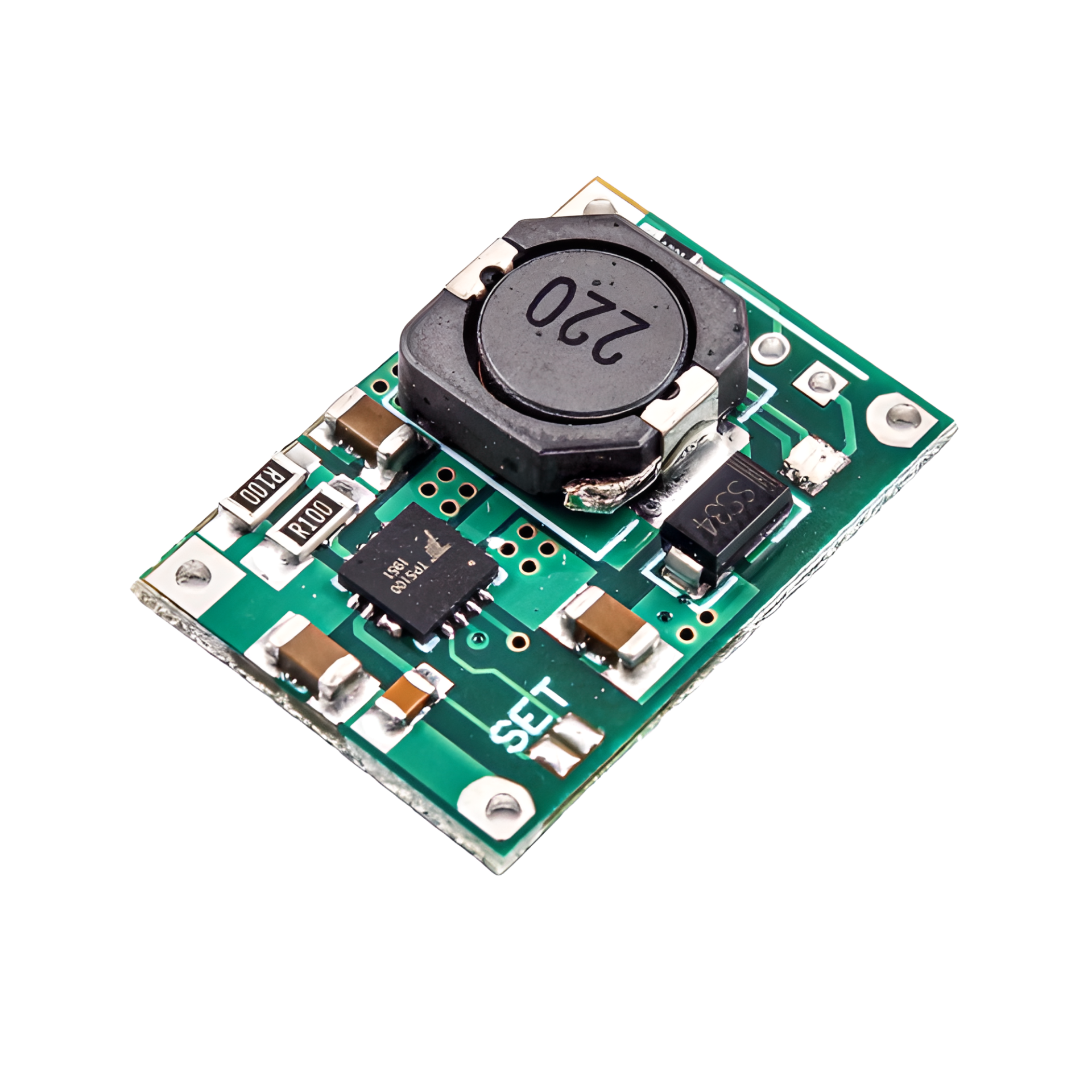

TP5100 1S 4.2V/2S 8.4V 2A LİTYUM BATARYA ŞARJ MODÜLÜ
TP5100 tek hücreli 3,7V ve 2 hücreli 7,4V lityum pilleri şarj etmek içindir. TP5100 dahili giriş aşırı akım, düşük voltaj koruması, aşırı sıcaklık koruması, kısa devre koruması, pil sıcaklığı izleme, ters pil koruması bulunmaktadır.
TP5100 5V-18V geniş giriş voltajı, ön şarj, sabit akım, sabit voltaj üç fazlı çift pil damlama şarjı var, harici bir direnç ayarı ile ön şarj akımı damlama şarj akımı, maksimum şarj akımı 2a'ya kadar. 400kHz anahtarlama moduna sahip TP5100, daha küçük bir dış Suo cihazı kullanmayı mümkün kılar ve büyük akım şarjı hala daha küçük bir ısı miktarını korumaktadır.
TP5100 dahili güç PMOSFET, anti-saldırı devresi, bu yüzden anti-saldırı koruması ve diğer harici Schottky diyot.
Özellikler:
-Çift 8.4v / 4.2v lityum şarj edilebilir tek
-Programlanabilir şarj akımı. 0. 1A-2A
-Programlanabilir sabit ön şarj akımı 10% -100%.
-Geniş çalışma voltajı, maksimum erişim I8V
-Kırmızı ve yeşil LED şarj durumu göstergesi
-Çip sıcaklık koruması, aşırı akım koruması, düşük voltaj koruması
-Pil sıcaklık koruması, ters pil kapatma, kısa devre koruması
-Anahtarlama frekansı 400Khz, kullanılabilir endüktans 20uH ve daha fazlası
-PWR_ON anahtarlama kontrolü için güç pili
Maksimum derecelendirme:
-Statik giriş besleme gerilimi (VlN): 20V
-BAI: -8.4V-20V
-BAT kısa devre süresi: sürekli
-Çalışma ortamı sıcaklık aralığı: -40 ° -85 °
-Depolama sıcaklığı aralığı: -65 ° - 125 °
Uygulama:
-Taşınabilir ekipman, çeşitli şarj cihazları
-Akıllı telefon, PDA, mobil cep telefonu
-MP4, MP5 çalarlar, tabletler
-HM
-Elektrikli el aletleri
-Telsiz
Varsayılan nakliye ayarları: 4.2V 2A. Yönetim kurulu LED ve led'in dış rezerv pozisyonuna sahiptir.
Boyutu: 25*17*5mm ultra-küçük boyutu
Giriş voltajı: 5-18V DC güç kaynağı
Şarj durumu: tam ve yüksüz mavi ışıklar, şarj kırmızı.
1. Statik giriş besleme gerilimi (vin): 20V
2. BAT: -8.4V ~ 20V
3. BAT kısa devre süresi: sürekli
4. Maksimum bağlantı sıcaklığı: 120 ℃
5. Çalışma ortamı sıcaklık aralığı: -40 ℃ ~ 85 ℃
6. Depolama sıcaklığı aralığı: -65 ℃ ~ 125 ℃
7. Pim sıcaklığı (kaynak süresi 10 saniye): 260 '℃
Uygulama Alanları :
Taşınabilir cihazlar, çeşitli şarj cihazları, akıllı telefonlar, PDA, mobil cep telefonları, MP4 veya MP5 çalarlar, tablet PC, model uçaklar, elektrikli el aletleri, interkomlar...
