RS232 TTL ÇEVİRİCİ KART
Bu RS232 - TTL Seri Arayüz Modülü, MAX3232 alıcı-verici entegre devresine (IC) sahip bir karttır. Gerekli elektriksel sinyal dönüşümünü sağlayarak TTL ve RS232 portları arasındaki seri iletişimi kolaylaştırır.

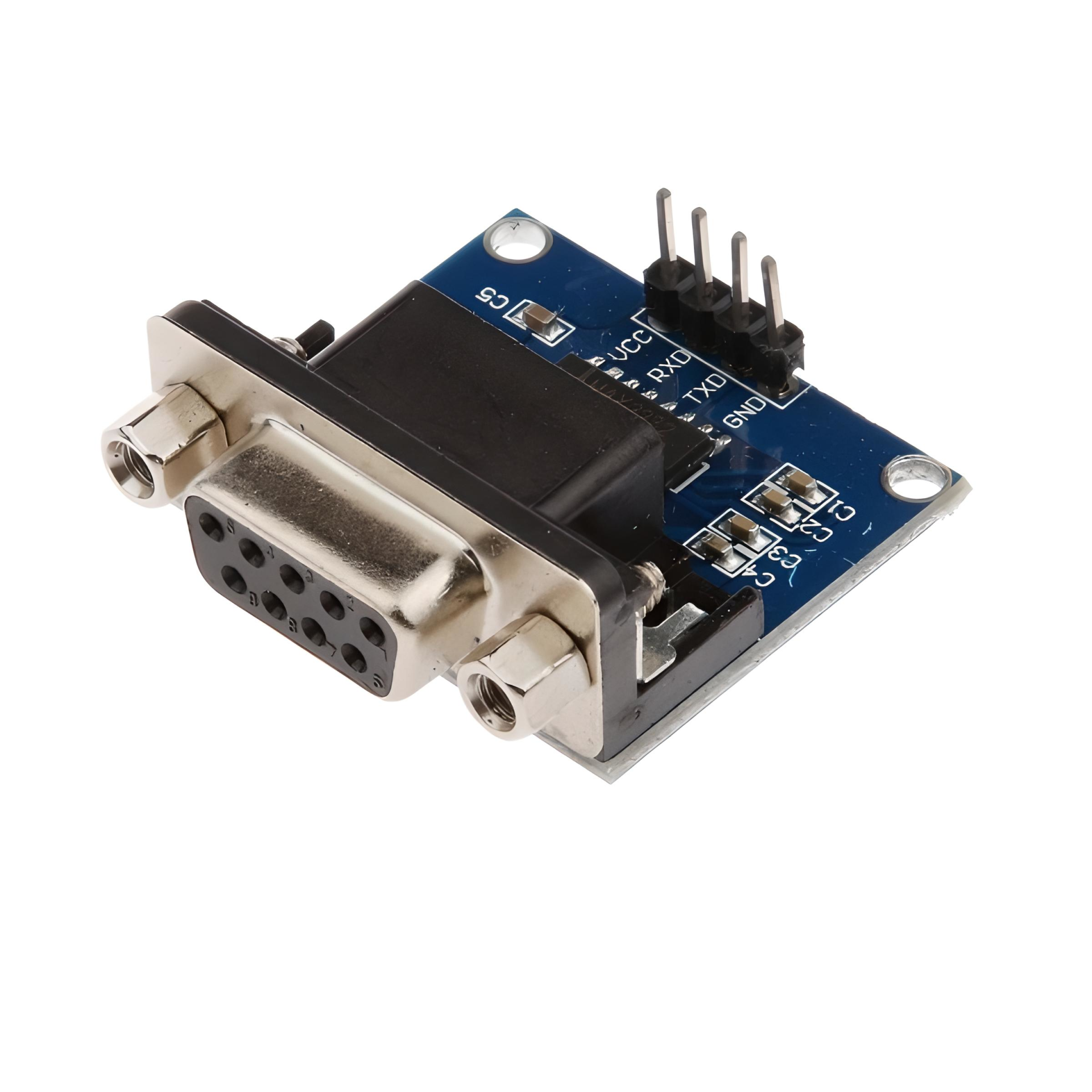

Bu kartların genellikle bir ucunda lehimlenmiş bir DB9 konektörü ve diğer ucunda atlama kabloları olan dört başlık pimi bulunur. Atlama kabloları, kullanıcının kabloları bir devre tahtasına veya bir mikro denetleyici proje panosuna bağlamasını sağlarken, DB9 doğrudan bir bilgisayarın COM bağlantı noktasına bağlanır.

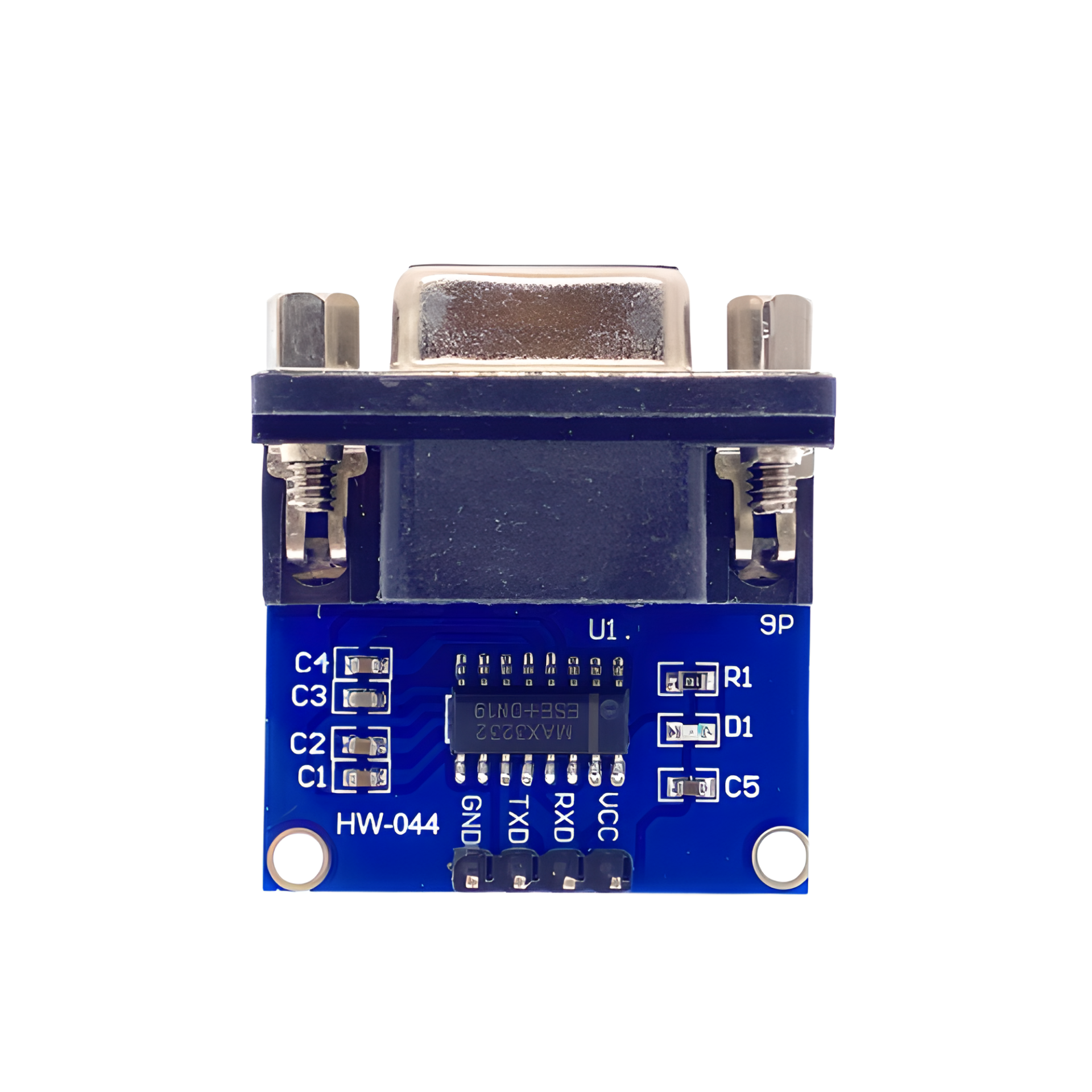

16 pinli dar SO paketinde gelen MAX3232CSE + IC . Çalışması için 3,0 V ile 5,5 V arasında bir değer gerektirir ve iki alıcısı ve iki vericisi vardır. 120 kbps maksimum garantili veri hızına sahiptir ve devre, dört adet 0.1µF şarj pompası destek kapasitörü gerektirir. Aynı zamanda ünlü MAX3232 IC pinleriyle de uyumludur . Bu kartlar UART ile sistemlere bağlanır, dolayısıyla ATMEL ve PIC mikrodenetleyicileri ile çalışır .
MAX3232 RS232 Seri Port - TTL Dönüştürücü Modül DB9 Konnektör 5V RS232 - TTL + Dişi Seri TTL + seri modüller / Fırça tahtası. Bu modül, mikrodenetleyici modülünün seri portu için DVD, yönlendirici, sabit sürücü ve yükseltmek için diğer ekipmanları genişletmek için kullanılabilir.
ÖZELLİKLER:
- Radyo modifikasyonu, telefon flaşı, XBOX360 flaş, GPS, araç algılama, DVD flaş, sabit disk onarım set üstü kutu yükseltmesinde yaygın olarak kullanılmaktadır.
- STC MCU, NXP MCU, Renesas MCU, STM32 MCU, N+-2EC MCU programlamak için kullanılabilir
- Önceden monte edilmiş kompakt boyutlu tahta
- Çoğu mikrodenetleyici ile kullanım için uygundur
- 250 kbit/s'ye kadar çalışır
TEKNİK ÖZELLİKLER:
- IC Çip: MAX3232
- Çalışma Gerilimi (VDC): 3.3 ~ 5.5
- Uzunluk (mm): 45
- Genişlik (mm): 32
- Yükseklik (mm): 15
- Ağırlık (gram): 12
- Gönderi Ağırlığı: 0.016 kg
- Gönderi Boyutları: 7 × 5 × 2 cm
