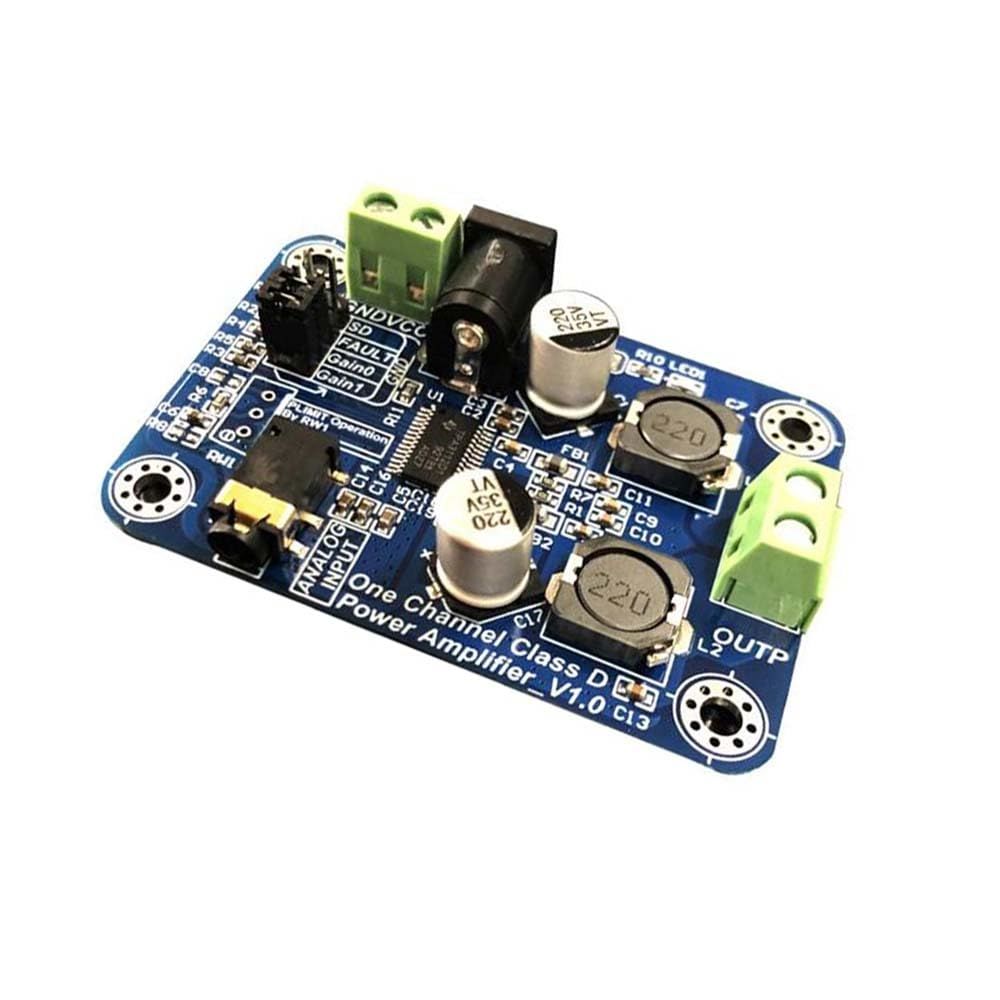

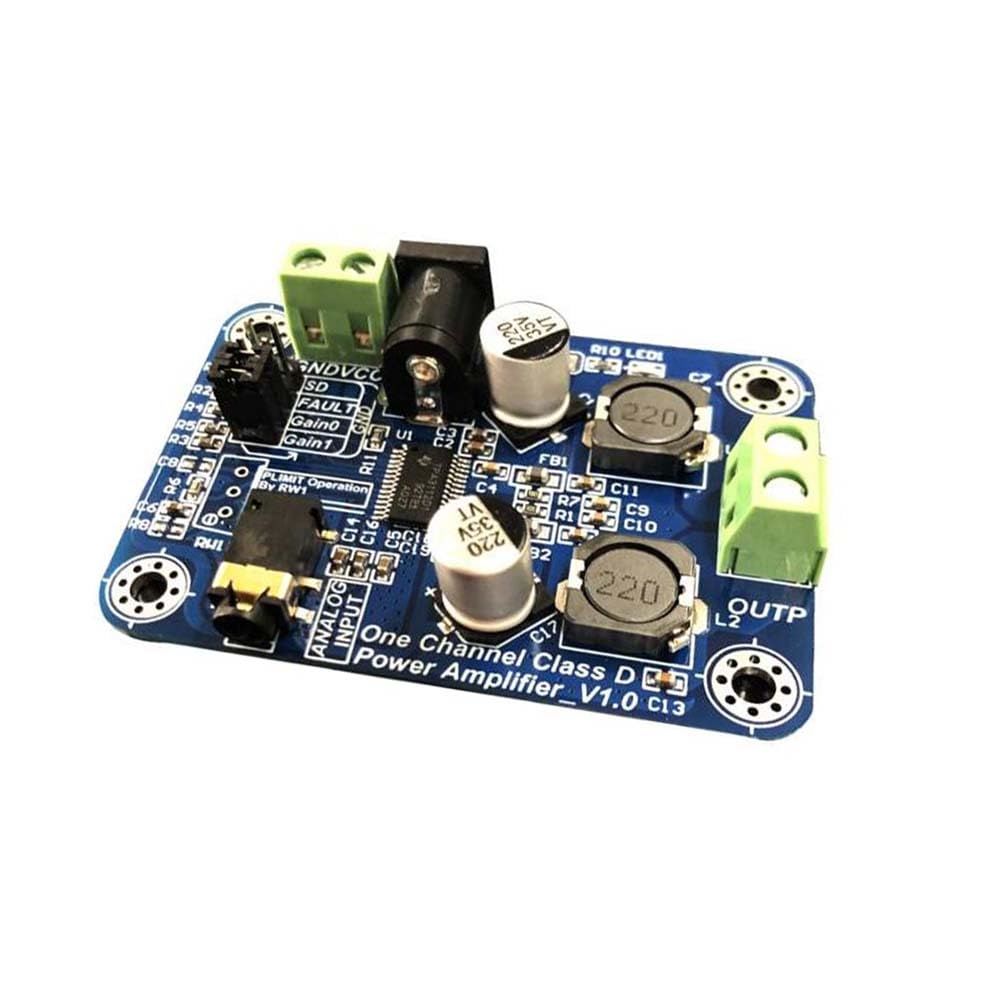

TPA3112 25W D Sınıfı Mono Dijital Güç Amplifikatörü Modülü

1Giriş modülü

TPA3112D1-Q1-bu hoparlör sürücüsünün köprü 25W yüksek verimlilik, D ses güç amplifikatörü. Gelişmiş elektromanyetik girişim (EMI)teknolojisi, sönümleme kullanmak için olanak sağlar ekonomik silindirik filtre çıkış, aynı zamanda gereklerine uygun elektromanyetik uyumluluk (EMC)gereksinimleri.

TPA3112D1-Q1 olabilir, yönetmek düşük ila 4 ohm tek kanal hoparlör. Cihaz en fazla 90% yüksek verimlilik, oynatmak için gerekli dış ısı lavabolar. Çıkış tamamen korumalı GND, VCC ve çıkış çıkış kısa devre koruması. Ve kısa devre koruması ve termal koruma fonksiyonu var otomatik kurtarma.

Temel modül özellikleri aşağıdaki gibidir:

(1)güç:8,5 V ~ 26v, güç kaynağı geçer terminal veya DC güç koltuk.

(2)koruma güç: modül ünitesi ilefonksiyonu ve güç göstergesi yanında monte arayüzü güç zarar görmesini önlemek için, neden ters bağlantı güç.

(3)frekans aralığı:~ 40 khz.

(4)çıkış gücü:20 W yüksek maksimum kullanılabilirlikWatt.

(5)çalışma verimi:%90'dandaha yüksek.

(6)yönetim arayüzü: kabul Gain0, Gain1 kazanç kontrolü ile atlama kapak; SD kontrol çıkış durumu; hata durum göstergesi arıza.

(7) sinyal arayüzügirin: analog sinyal üzerinden 3.5 ses kablosu giriş; çıkış 2pin terminal bloğu, uygun bir diferansiyel çıkış, OUT +ve OUT-bağlamak için hoparlör her iki ucunda.

(8) modül boyutu:6,1 cmx4,36 bkz.

2 arayüz modülü

Devre arabirim modülü şekil.
