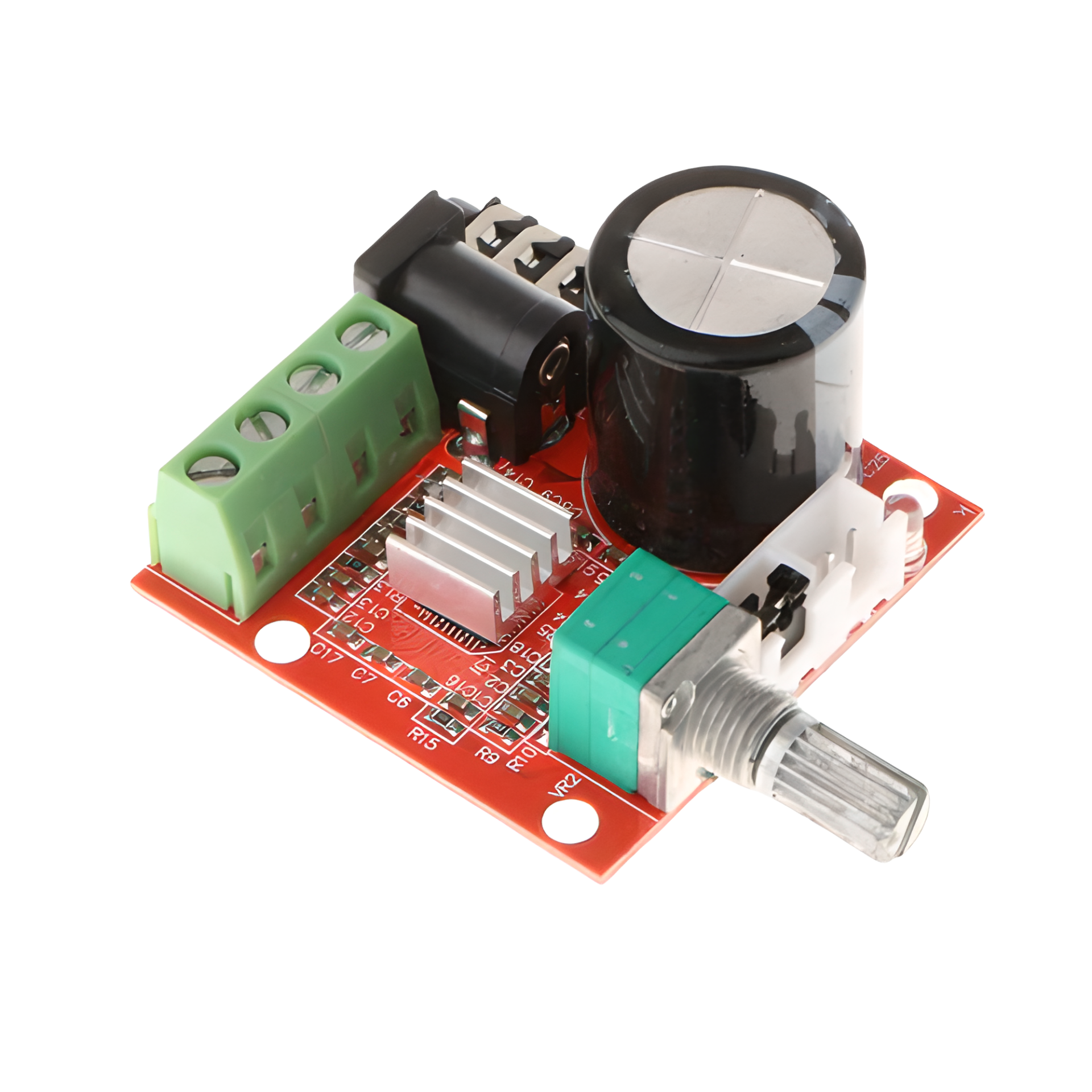

PAM8610 12V 2X10W MİNİ STEREO AMFİ MODÜLÜ
Bu PAM8610 modülü, 10W, D sınıfı bir stereo ses amplifikatörüdür. Düşük THD+N sunarak, tümü kompakt bir form faktöründe yüksek kaliteli ses üretimi elde etmesini sağlar. 9V veya 12V güç kaynağı veya pillerle çalışabilir ve kullanım kolaylığı için güç anahtarı ve sessiz anahtarı konektörleri, ses kontrol potansiyometresi ve hoparlör konektörü vidalı terminalleri içerir.
Minyatür bir ses amplifikatörü gerektiren herhangi bir DIY tasarımında, özellikle pil gücüyle çalışan taşınabilir ve mobil uygulamalarda kullanılabilir.
TDA2030 çip amplifikatör kurulu kullanarak, D sınıfı PAM8410 amplifikatör kurulu tahrik iki 15W hoparlörler sadece küçük bir ısı emici, yüksek verimlilik ve enerji tasarrufu, mükemmel ses kalitesi kullanmanız gerekir.
Güç kaynağı voltajı DC 8V-12V olduğunda, PAM8610, 4Ω hoparlörlere 10W + 10W çıkış gücü, yüksek kalite sunar.
ÖZELLİKLER:
- 7.5V ile 15V arasında herhangi bir voltajda çalışabilir, uygun bir şekilde 9V veya 12V güç kaynağı veya pil ile çalışır
- Yüksek verimlilik: %90
- 8Ω hoparlör yüküne ve 12V güç kaynağına 10W (sol kanal) + 10W (sağ kanal) çıkış gücü sağlar
- Yüksek verimlilik ve düşük maliyet için CMOS D sınıfı amplifikatör tasarımı
- Kolay hoparlör bağlantısı için vidalı terminaller - lehim gerektirmez
- Amplifikatör kartına yerleşik gürültü önleme devresi
- Gürültü patlaması olmadan açma/kapama
- Güç anahtarı ve sessiz anahtarı konektörleri (uzaktan açma/kapama ve sessize alma sağlamak için harici SPST anahtarlarını bu konektörlere bağlayın) ve yerleşik bir ses kontrol potansiyometresi içerir
- Modül, kısa devre akım koruması, düşük voltaj kilitleme ve aşırı sıcaklık korumasına sahiptir (140C +/- 15C dahili sıcaklıkta kapanır)
TEKNİK ÖZELLİKLER:
- Ses girişi konektörü: 3,5 mm stereo kulaklık jakı
- Uzaktan güç ve sessiz anahtarı konektörleri: 2,54 mm (0,1") pin aralığına sahip JST tarzı pinler
- Çıkış gücü: 10W + 10W (8Ω)
- Frekans yanıtı: 20Hz - 50KHz
- Amplifikatör sınıfı: D
- Çalışma voltajı: 7.5 - 15V DC
- Önerilen besleme gerilimi: 12V, konektör merkezi PIN'i +
- Sessiz Akım: 20mA
- Verimlilik: %90
- Hoparlör Yükü: 4-8 Ohm, 8 Ohm önerilir, vidalı terminal konnektörleri
- Boyut: 40 x 40 x 22 mm (U x G x Y); 55 x 40x 22 ses kontrol düğmesi dahil
- Net ağırlık: 24g
Not 1: Sol ve sağ kanal "negatif" bağlantıları birbirine bağlanmamalıdır, aksi takdirde modüle zarar verebilir. Modüle güç uygulanmadan önce hoparlörler (yük) bağlanmalıdır.
Not 2: Durumlardan sadece biri hemen IC'yi yakıyor. Bunlar:
Güç kaynağı voltajı 12V'u geçemez. 4 hoparlör kablosu bağlantısı tamamen bağımsızdır, tam erişime izin vermez.
