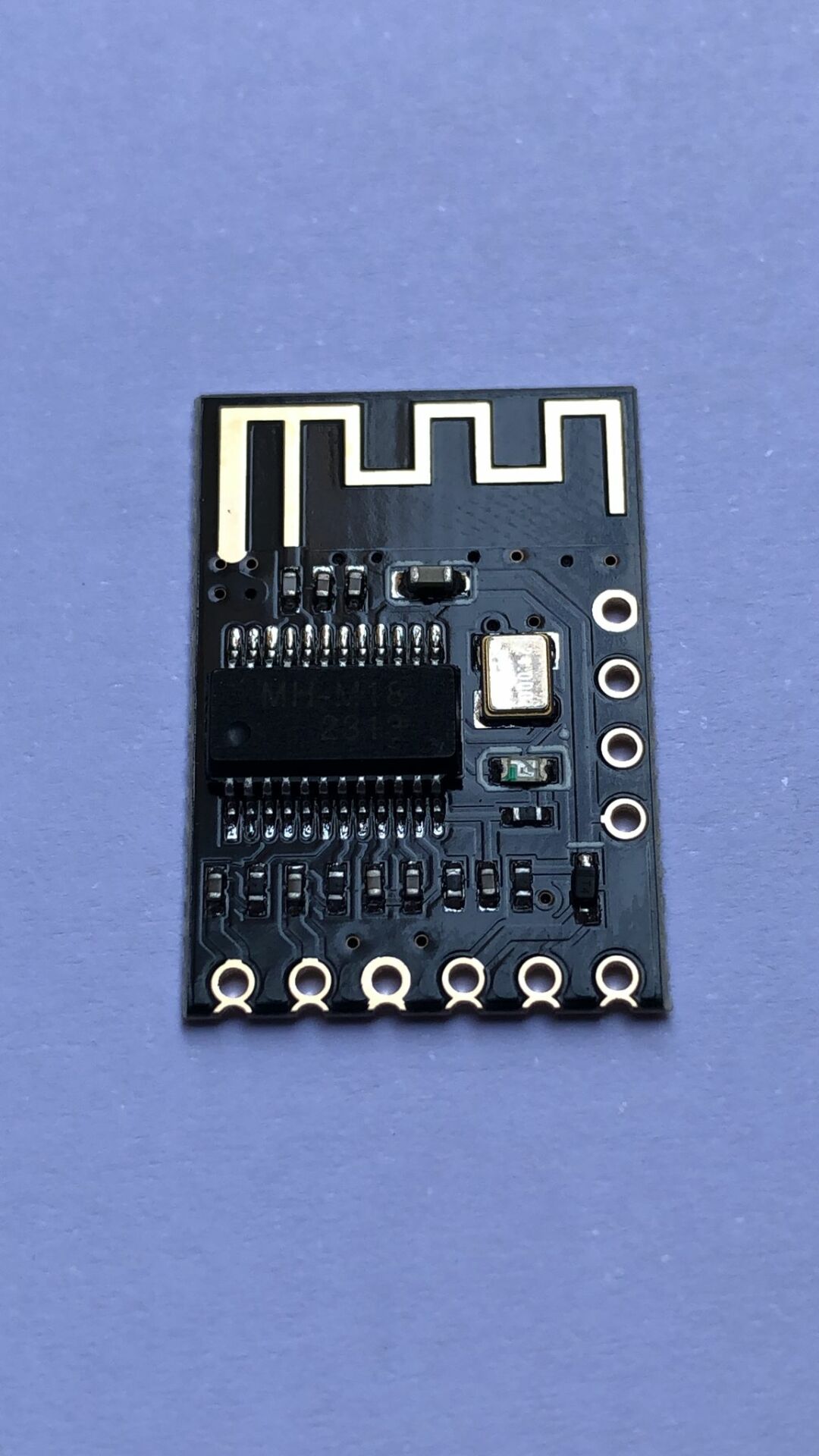

MH-M18 BLUETOOTH 4.2 SES MODÜLÜ
3. Fonksiyon/Pin tanımı:
1. Arayüz, müşterilerin doğrudan tahtaya takmak veya lehimlemek için uygun olan yarı delikli bir işlemi benimser.
2.1. Bluetooth V4.2 sürümü, destek Bluetooth otomatik bağlantı teknolojisi, destek WAV/WMA/FLAC/APE/MP3 kayıpsız çözme, stereo çift kanal çıkışı.
|

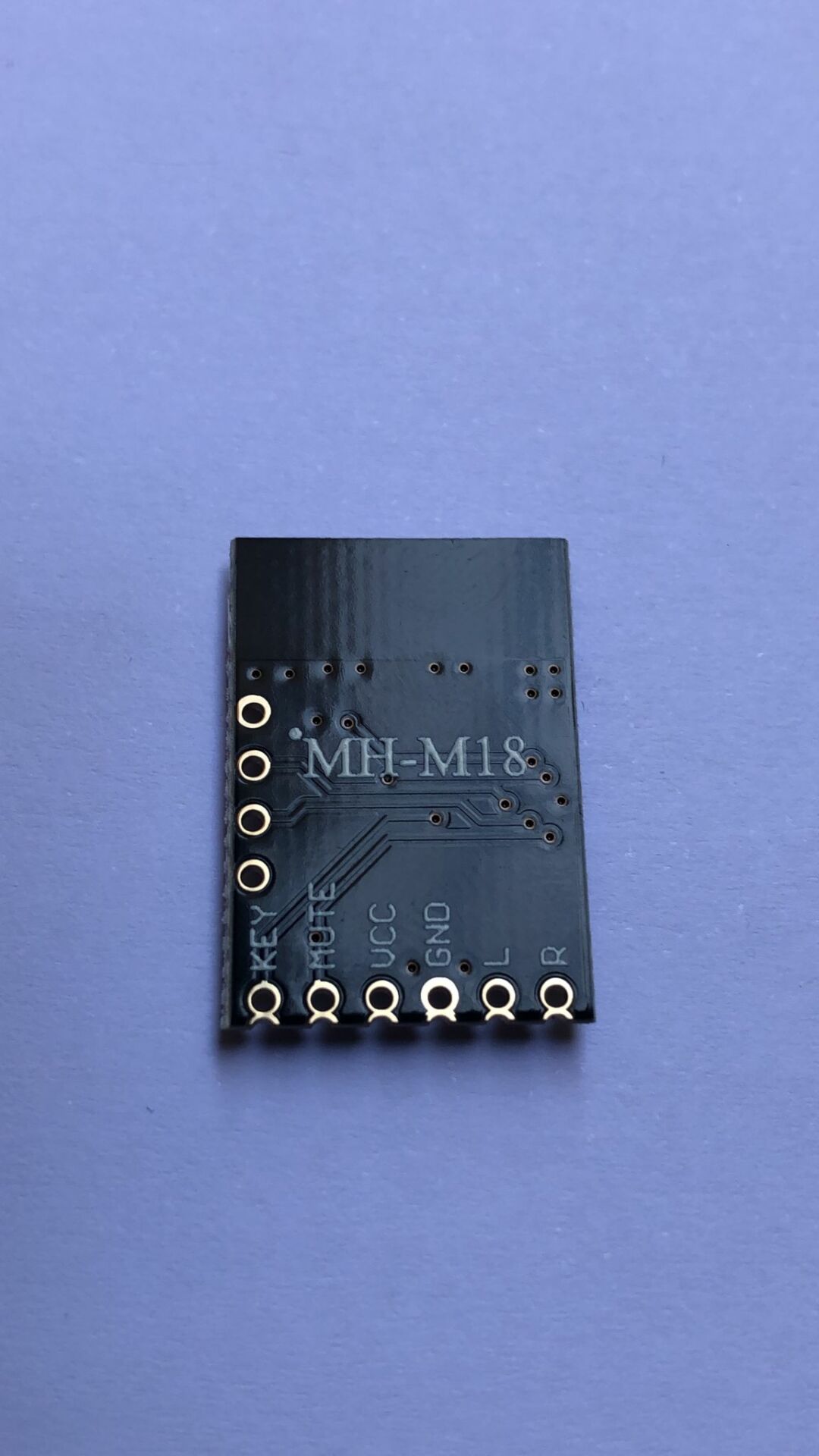

PIN NO |
Fonksiyon |
Açıklama |
|
1 |
Anahtar |
Düğme kontrol terminali (4 düğme işlevi, ek Kablolama şeması gibi dirençler) |
|
2 |
Dilsiz |
Sessiz kontrol terminali (çıkış yüksek seviye 3.3V zaman kısma, Oynatma sırasında çıkış düşük seviye) |
|
3 |
VCC |
Pozitif güç kaynağı 5V (lityum pil 3.7V güç kaynağı Kısa devre diyot gerektirir) |
|
4 |
GND |
GND |
|
5 |
L |
Sol kanal |
|
6 |
R |
Sağ kanal |
3. Modül açıldıktan sonra, cep telefonu Bluetooth adını MH-M18 arar ve Bluetooth bağladıktan sonra müzik çalabilir.
Modül mavi gösterge ışığı:
4. Bluetooth bağlı değilken, gösterge ışığı hızla yanıp söner; 5. Bluetooth bağlantısı açıkken, gösterge ışığı her zaman açıktır;
6. Bluetooth çalarken gösterge ışığı yavaşça yanıp söner.
7. 5, sessiz sessiz kontrol terminali: güç amplifikatörü kurulu kontrol etmek için kullanılır, sessiz çıkış yüksek seviye 3.3V zaman kısma, oynatma sırasında çıkış düşük seviye.
8. 6, anahtar düğmesi kontrolü: bu fonksiyonun elde etmek için direnç ve düğmeye bağlanması gerekir. (kablolama şemasında gösterildiği gibi dirence karşılık gelir)
9. 7, ses kapatma fonksiyonu: varsayılan çıkış 100% hacmi. Ses seviyesini artırmak ve azaltmak için düğmeye basın. Kontrol hacmi % 15% 'den azsa, ses çıkışı yeniden açıldıktan sonra % 15% olacaktır; Kontrol hacmi % 15% 'den büyükse, güç açıldıktan sonra orijinal ses değişmeden kalır.
