MAX31865 PT100 RTD PLATİN DİRENÇ SICAKLIK DEDEKTÖRÜ MODÜLÜ
0 - Yorum
Kategori
Kalan Adet
9 Adet
Fiyat
15,50 USD + KDV
*60,08 TL den başlayan taksitlerle!
646,15 TL

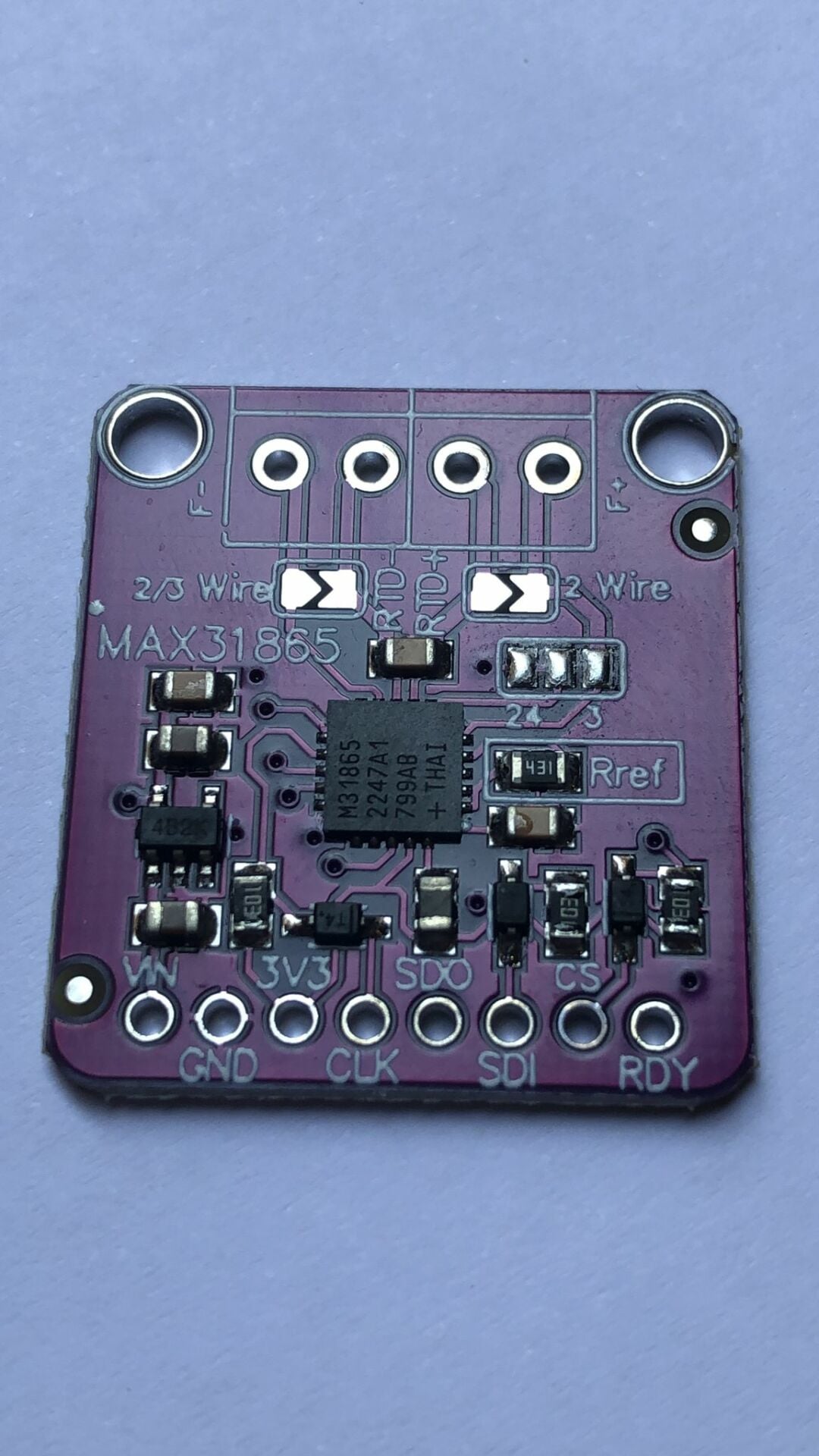

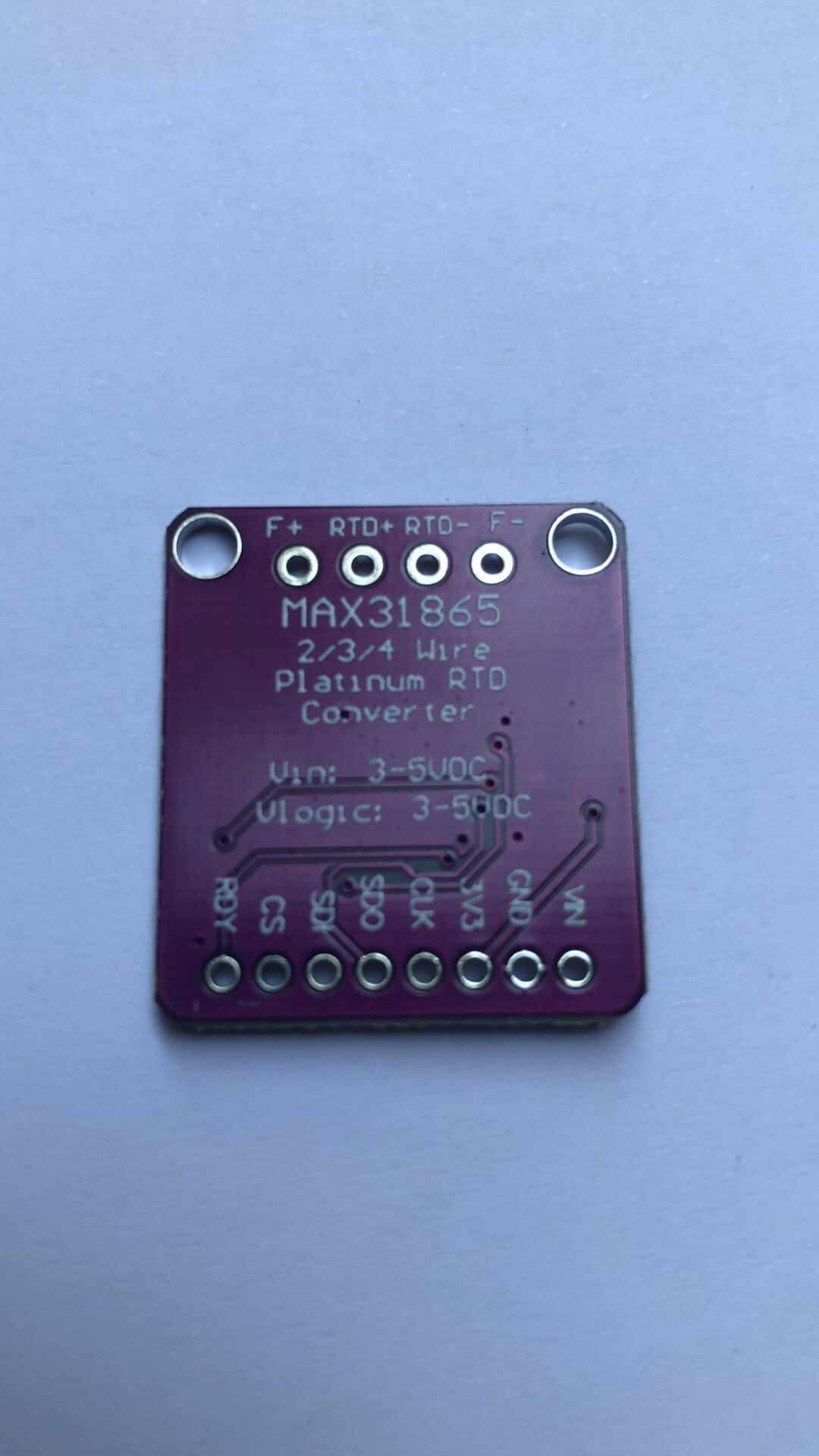

MAX31865 PT100 RTD PLATİN DİRENÇ SICAKLIK DEDEKTÖRÜ MODÜLÜ
Hassas sıcaklık algılama için hiçbir şey bir MAX31865 RTD Platin Direnç Sıcaklık Dedektörü Modülü PT100-PT1000'İ geçemez. Direnç sıcaklık dedektörleri (RTD'LER), sıcaklığı değiştikçe direnç değerini değiştiren, temelde bir tür termistör olan bir direnç içeren sıcaklık sensörleridir. Bu sensörde direnç aslında 0 ºc'de 100 ohm dirençli küçük bir Platin şerididir, dolayısıyla PT100 adıdır.
Çoğu NTC/PTC termistörüyle karşılaştırıldığında, PT tipi RTD çok daha kararlı ve hassastır (ancak aynı zamanda daha pahalıdır) PT100'LER laboratuvar ve endüstriyel işlemlerdeki sıcaklığı ölçmek için uzun yıllardır kullanılmaktadır ve doğruluk (termokupllardan daha iyi), tekrarlanabilirlik ve stabilite.
MAX31865, platin dirençli sıcaklık dedektörleri (rtd'ler) için optimize edilmiş, kullanımı kolay bir termistörden dijitale çıkış dönüştürücüsüdür. Harici direnç, RTD hassasiyetini ayarlar ve yüksek hassasiyetli Δ - Σ ADC, RTD direncinin referans direncine oranını dijital bir çıkışa dönüştürür. MAX31865, ±45v'a kadar aşırı gerilim korumasına sahiptir ve yapılandırılabilir RTD ve kablo açık ve kısa devre durumu tespiti sağlar.
ÖZELLİKLER:
Entegrasyon Sistem Maliyetini Düşürür, Tasarımı Basitleştirir
Çabalar ve Tasarım Döngüsü Süresini Azaltır
* Platin RTD Direncinin Dijital Değere Basit Dönüşümü
* 100Ω ila 1kΩ (0°C'de) Platin rtd'leri (PT100 ila PT1000)işler
* 2, 3 ve 4 Telli Sensör Bağlantılarıyla uyumludur
* SPI Uyumlu Arayüz
• 20 Pinli TQFN ve SSOP Paketleri
Yüksek Doğruluk, Hata Bütçelerinin Karşılanmasını Kolaylaştırır
15 Bit ADC Çözünürlüğü; Nominal Sıcaklık
Çözünürlük 0.03125 NC (RTD Doğrusal Olmayanlığına Bağlı Olarak Değişir)
Tüm Çalışma Koşullarında Tam Doğruluk:
0.5 NC (Tam Ölçeğin %0.05'i) maks.
Tam Diferansiyel VREF Girişleri
21 ms (max) Dönüşüm Süresi
Entegre Arıza Tespiti Sistem Güvenilirliğini Artırır
±45V Giriş Koruması
Arıza Tespiti (Açık RTD Elemanı, RTD Aralık Dışı Voltaja Kısa Devre Yaptı veya RTD Elemanı Boyunca Kısa Devre Yaptı)
