DS3231 HASSAS RTC ve 24C32 EEPROM MODÜLÜ
Kalan Stok : 30
154,42 TL
DS3231 HASSAS RTC ve 24C32 EEPROM MODÜLÜ - DS3231 AT24C32-IIC MODULE

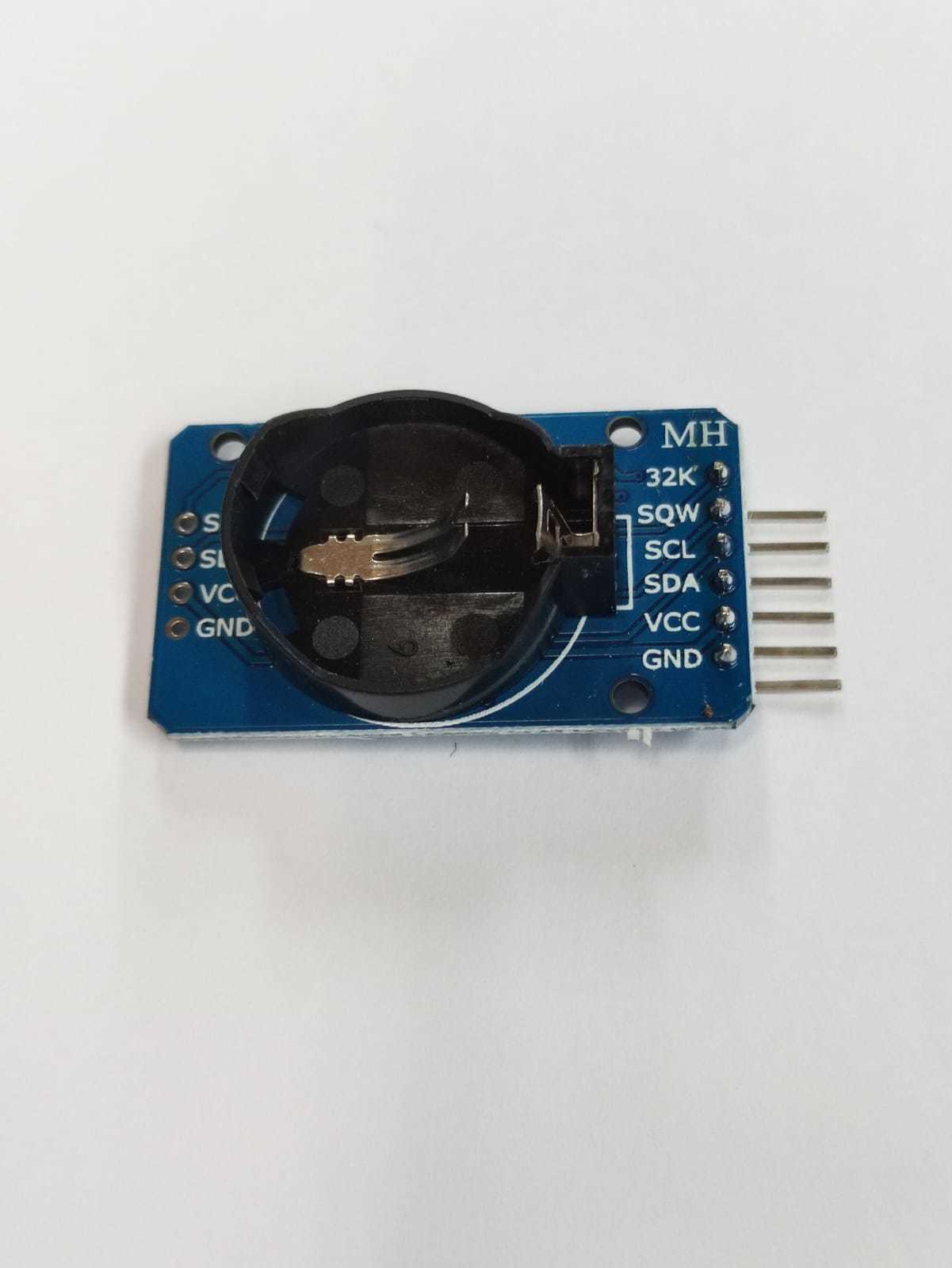

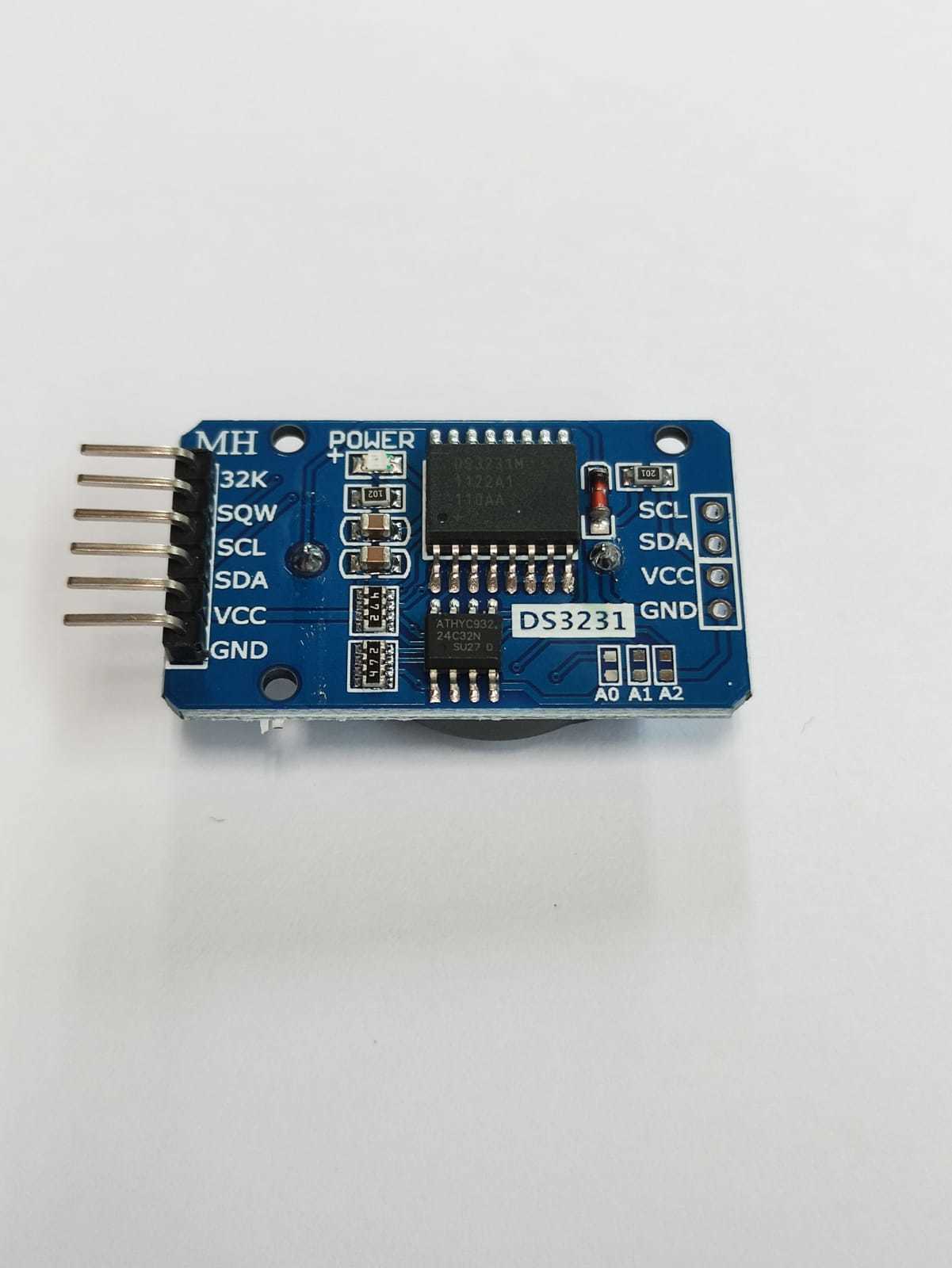

Arduino vb. kontrolcü kartlarıyla gerçek zamanlı uygulamalar gerçekleştirebileceğiniz DS3231 hassas rtc ve 24c32 eeprom modülü kartıdır. Bağlantı arayüzü olarak I2C/IIC kullanmaktadır. Modül üzerinde bulunan CR2032 pil yuvasına takılacak para pil sayesinde güç kesilse bile gerçek zaman bilgisi hafızadan kaybolmayacaktır. Entegre osilatör, cihazın uzun vadeli hassasiyetini arttırmaktadır. RTC, saniye, dakika, saat, gün, tarih, ay ve yıl bilgilerini tutar.
Ayın 31 gününden az, bitiş tarihi, artık yıl düzeltmeleri de dahil olmak üzere otomatik olarak ayarlanır. Saat, 24 saat veya 12 saatlik formatın bant / AM / PM göstergesinde çalışır. Yapılandırılabilir iki alarm saati sağlar ve bir takvim, kare dalga çıkışına ayarlanabilir. Adres ve veriler seri olarak bir I2C çift yönlü veriyolu üzerinden aktarılır.
Hassas bir sıcaklık-dengelenmiş voltaj referansı ve karşılaştırıcı devresi, güç kesintilerini tespit etmek, sıfırlama çıkışı sağlamak ve gerekirse otomatik olarak yedek güç kaynağına geçmek için VCC'nin durumunu izler. Cihaz, I2C arayüzü üzerinden (aynı zamanda) erişmek için çok hassas bir dijital sıcaklık sensörünü entegre eder. Bu sıcaklık sensörü doğruluğu ± 3 ° C'dir. Ana güç kesintisi durumunda, cihaz doğru zamanlama ve sıcaklık sağlamaya devam edebilir, performans etkilenmez.
Modül parametreleri:
- BOYUT: 38mm (uzunluk) * 22mm (W) * 14mm (yükseklik)
- AĞIRLIK: 8g
- ÇALIŞMA GERİLİMİ: 3.3 - 5 .5 V
- SAAT ÇİP: yüksek hassasiyetli saat çip DS3231
- SAAT DOĞRULUĞU: 0-40 ° aralığı, doğruluk 2ppm, hata yaklaşık 1 dakika oldu
- Iki ile 6 takvim çalar saat
- programlanabilir kare dalga çıkışı
- gerçek zamanlı saat jeneratör saniye, dakika, saat, gün, tarih, ay ve yıl zamanlaması ve yıl 2100 sıçrama yıl tazminat kadar geçerli sağlamak
- çip sıcaklık sensörü ± 3 ° bir doğruluk ile geliyor
- BELLEK YONGALARI: AT24C32 (depolama kapasitesi 32K)
- IIC veri yolu arayüzü, 400KHz maksimum iletim hızı (5V çalışma voltajı)
- diğer IIC cihazı ile kaskad edilebilir, 24C32 adresleri kısaltılabilir A0/A1/A2 varsayılan adresi değiştir 0x57
- Elektrik kesintisinden sonra sistemi sağlamak için şarj edilebilir pil LIR2032 ile 13, saat herhangi bir doğal normal hareket
- AMBALAJ: tek anti-statik ambalaj
Kablolama talimatları (örneğin Arduino uno r3 için):
SCL & rarr; A5
SDA & rarr; A4
VCC & rarr; 5V
GND & rarr; GND
