DRV8833 TB6612FNG ÇİFT MOTOR SÜRÜCÜ KARTI - DRV8833 DUAL MOTOR DRIVER 1A TB6612FNG
Motor Sürücüsü TB6612FNG Modülü motor sürücüsü, 1,2A (3,2A tepe) sabit akımında iki adede kadar DC motoru kontrol edebilir. Motoru dört işlev modundan birinde kontrol etmek için iki giriş sinyali (IN1 ve IN2) kullanılabilir – CW, CCW, kısa fren ve durma. İki motor çıkışı (A ve B) ayrı ayrı kontrol edilebilir, her motorun hızı 100 kHz'e kadar frekansa sahip bir PWM giriş sinyali ile kontrol edilir. Motoru bekleme modundan çıkarmak için STBY pimi yukarı çekilmelidir.
Lojik besleme gerilimi (VCC) 2,7-5,5VDC aralığında olabilirken motor beslemesi (VM) maksimum 15VDC gerilim ile sınırlıdır. Çıkış akımı, kanal başına 1,2A'ya kadar (veya kısa, tek bir darbe için 3,2A'ya kadar) derecelendirilmiştir.

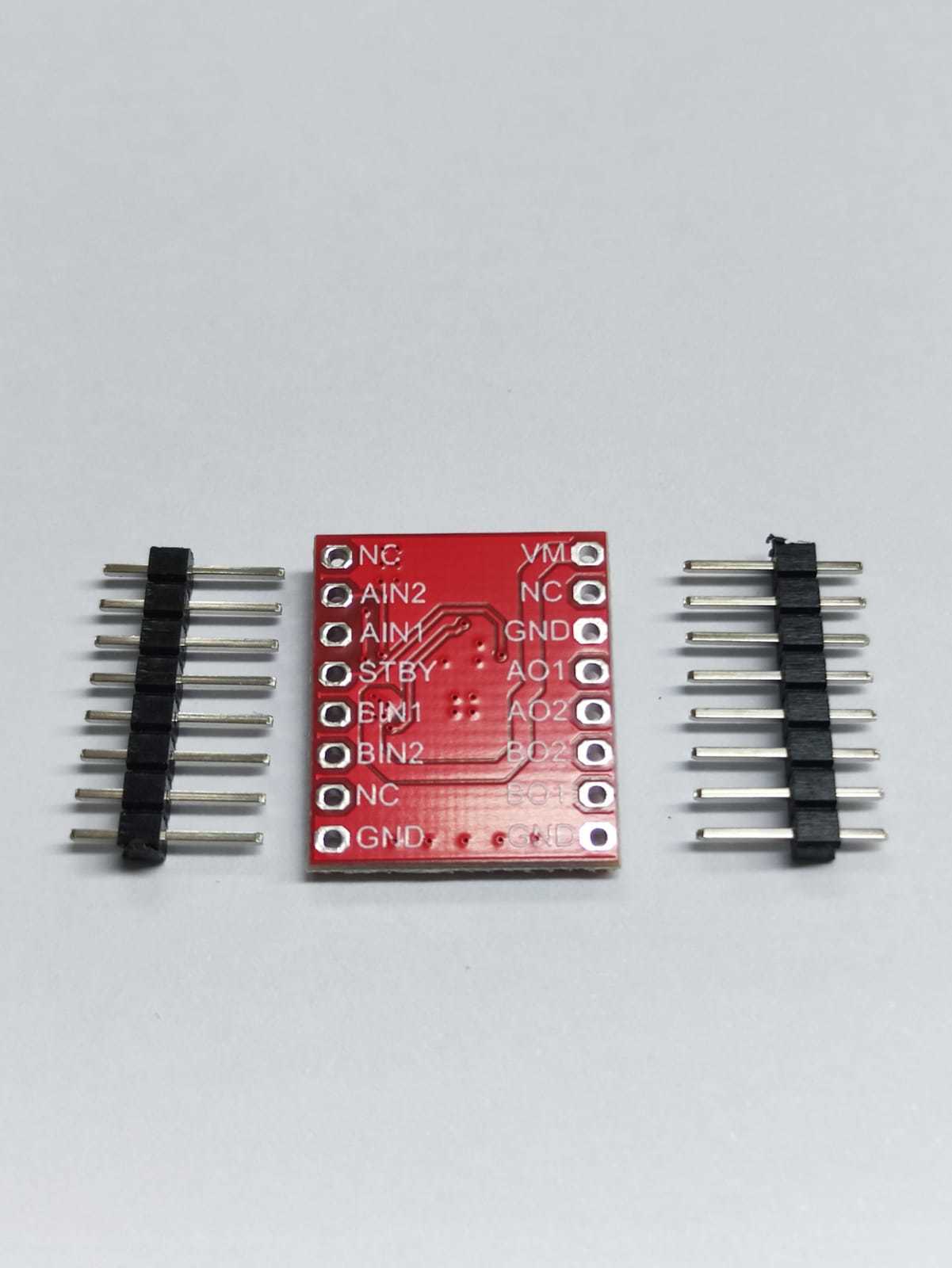

Kart, gösterildiği gibi takılı tüm bileşenlerle birlikte gelir. Dekuplaj kapasitörleri her iki besleme hattına dahildir. TB6612FNG'nin tüm pimleri, iki adet 0.1" adım başlığına bölünmüştür; pinler, giriş pinleri bir tarafta ve çıkış pinleri diğer tarafta olacak şekilde düzenlenmiştir.
Ürün İçeriği:
Lojik besleme gerilimi (VCC) 2,7-5,5VDC aralığında olabilirken motor beslemesi (VM) maksimum 15VDC gerilim ile sınırlıdır. Çıkış akımı, kanal başına 1,2A'ya kadar (veya kısa, tek bir darbe için 3,2A'ya kadar) derecelendirilmiştir.
Kart, gösterildiği gibi takılı tüm bileşenlerle birlikte gelir. Dekuplaj kapasitörleri her iki besleme hattına dahildir. TB6612FNG'nin tüm pimleri, iki adet 0.1" adım başlığına bölünmüştür; pinler, giriş pinleri bir tarafta ve çıkış pinleri diğer tarafta olacak şekilde düzenlenmiştir.
Ürün İçeriği:
- TB6612FNG motor sürücü modülü
- Erkek 0.1" başlıklar
- Güç kaynağı voltajı: VM=15V maks, VCC=2.7-5.5V
- Çıkış akımı: Iout=1.2A(ortalama) / 3.2A (tepe)
- Güç tasarrufu için bekleme kontrolü
- CW/CCW/kısa fren/durdurma motor kontrol modları
- Dahili termal kapatma devresi ve düşük voltaj algılama devresi
- TB6612FNG'nin tüm pinleri 0.1" aralıklı pinlere ayrıldı
- Her iki besleme hattında filtreleme kapasitörleri
- Boyut: 2x2cm (yaklaşık)
TB6612FNG Teknik Özellikleri:
