CA-888 LCD Power Modül - CA888

Özellikler:

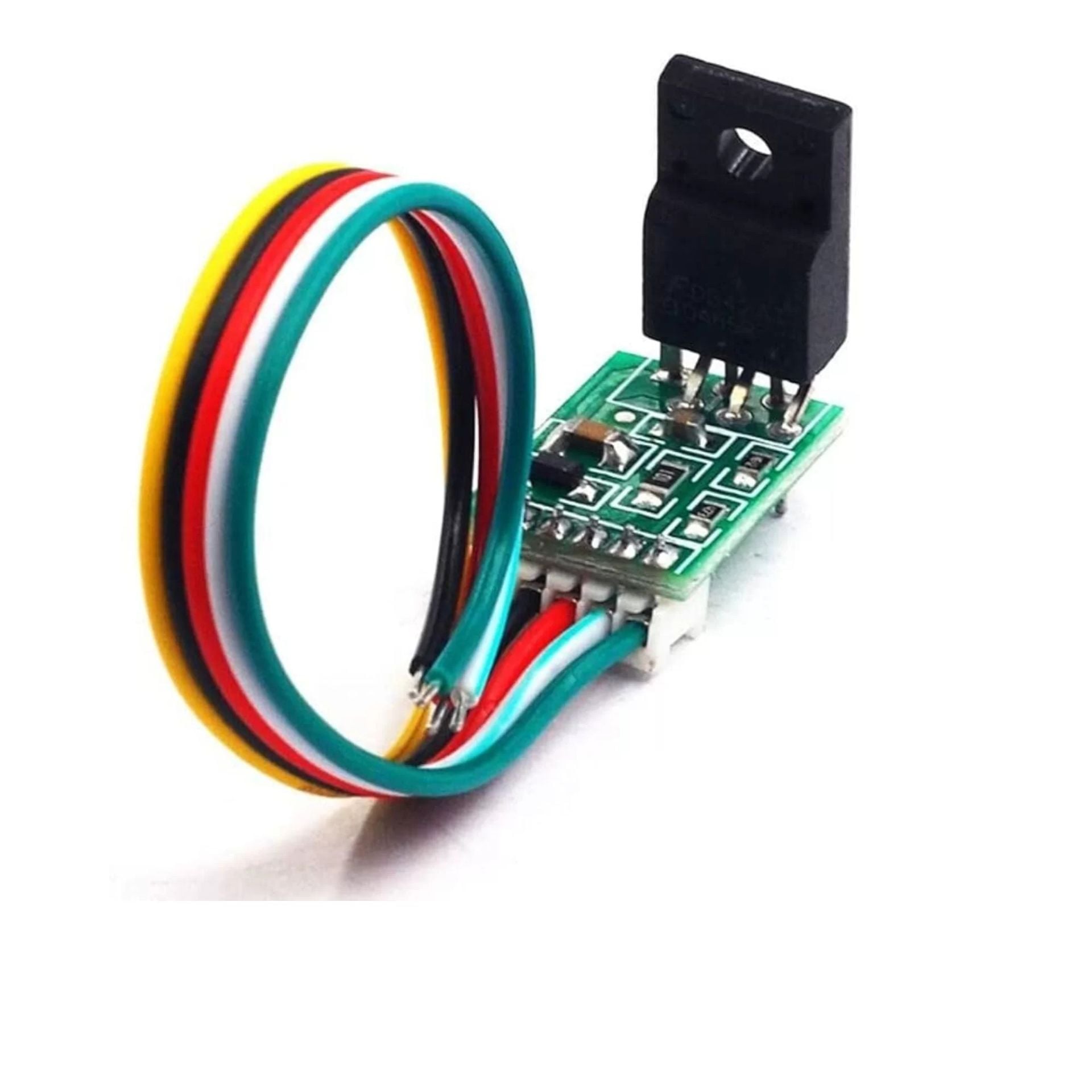

• CA-888 LCD güç kaynağı devre kartı.
• 15-21 inç LCD monitör güç kaynağı bakım sorunlarını çözmek için kullanılır.
• Bu güç kaynağı Aşırı Voltaj, Aşırı Akım, Kısa Devreye karşı korumaya sahiptir.
• CA-888 LCD güç evrensel pencere kontrol modülü süper ekran LED LCD TV güç kaynağı modülü kurulu.
• Çok rahat ve hızlı bir şekilde kurulabilir.

Pın Tanımı:

• 1PİN sarı çizgi: DRENAJ, güç kontrol tarafı, daha sonra orijinal yüksek güçlü MOS güç kaynağı D kutbu. Genellikle güç anahtarı tüp ayaklarının ortası
• 2PİN siyah çizgi veya toz hattı: GND, modül toprak 300v, daha sonra negatif kapasitör, aynı hat olabilir. Büyük bir filtre kondansatörüne doğrudan bağlı negatif
• 3PİN kırmızı çizgi:VCC, modül güç kaynağı tarafı, daha sonra pozitif, sürekli güç kaynağından sonra geri besleme sargı terminali doğrultucu kondansatörü, 12-18V arasındaki voltaj.
• 4PİN beyaz çizgi:FB, voltaj geri bildirimi, ardından optokuplör 4 fit, lütfen optokuplörün 3 fit ısısını kontrol edin, ısıtmayın, ardından optokuplörü sıcak zemine kısa devre yapın, 4 pinli çevresel devre bağlantısı kesilirken.
• 5PİN yeşil hat: başlangıç başlangıç pimi, daha sonra 300 v kapasitör pozitif müşteriler değişiklikten sonra belirli bağlantı yöntemi hakkında iyimser olmalı, körü körüne rastgele erişim yapmayın.

Kullanmak :

• Karttaki orijinal güç kaynağı çipini (genellikle 8 fit) ve anahtarı (mos tüpü)çıkarın
• 300V kapasitörün yanı sıra paketin yük tarafının kapasitansını kontrol edin tambur yok, ilk değiştirmede bir sorun var
• Yük tarafını kontrol edin kısa devre, reklam panosu, yüksek gerilim panosu yok
• Modülü ilgili hatta bağlayın ve yanlış olup olmadığını dikkatlice kontrol edin, eğer yanlış modülün patlamasına neden olabilirse
• Radyatörün orijinal yerine monte edildiğinde, kısa devreye değil yalıtıma dikkat edin
• Güç, ölçüm voltajı çıkış değildir, çıkış yoktur, ardından nedeni kontrol edin.
